 ■目視検査用高出力LEDライト キャスター付スタンドタイプ JLS-ZLED20D / JLS-ZLED20Dx



目視検査用 高出力LEDライト キャスター付スタンドタイプ

目視検査用照明のスタンドタイプ。

キャスター付なので、器具を移動して使用できます。

照射位置を自在に変え、固定することができるので、両手を使っての検査・作業を行うことができます。

ムラなく強力に照らすことができ、これまで大型の照明器具や太陽光などでしていた検査・チェックなども、屋内で容易に行うことができます。

※この製品は、お客様組み立てとなります。



SL-8W/SL-8W-N



特長



照明位置を自由に設定・保持!

光源をZライトアームスタンドにセットしているので、ワークに対する光の照射角を変えずにライト部分の横位置および高さを自由に設定・保持することができます。

自動車のボンネット等も照らせます。

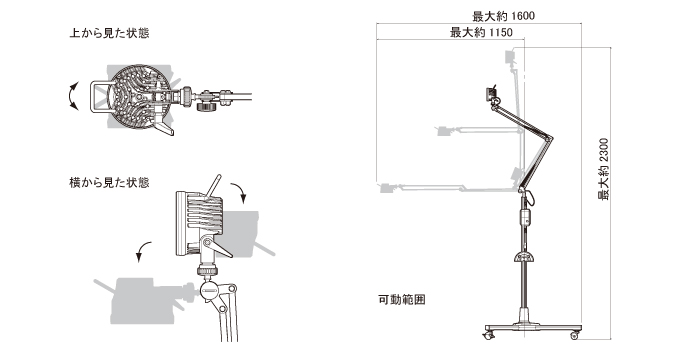

可動範囲


調光可能!

スタンド元の電源ユニットにスイッチ付きのボリュームがあり、光の明るさを変えることができます。
検査するワークの光の反射具合や検査者の感じる眩しさに応じてライトの明るさを自由にかえてご使用になれます。

Ra65

 明るさ最大



Ra95

 明るさ最少



キズがよく見える!

LEDと特殊レンズのセットで太陽の直射光に近い光を再現していますので、光沢面上の微細なキズや研磨痕などが目視しやすくなります。

●「キズ」の種類と目視検査用の光源についてはこちらを参照してください


プラスチック表面検査

金属表面検査


演色性を改善したモデルです

高演色タイプは演色評価数がRa95と高く、調色や色の確認に使用できます。



また、より演色性の優れたLEDを採用しているタイプもあります。(JLS-ZLED20Dx)

演色性は、高演色型クラス4(型式の最後に“-Ra”の付くものはクラス3)。

色検査等に最適です。

●演色性の説明についてはこちらを参照してください。



Ra95

左:演色性Ra65で照らした場合、右:高演性Ra95で照らした場合

(肌の色が自然に見えます)

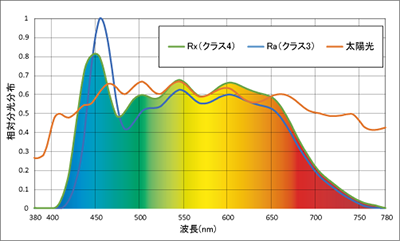

発光スペクトル比較



キャスターの特注品対応可能

標準のキャスター(φ50mm)より径の大きいキャスター(φ75mm)でも生産可能です。

また、これ以外にも特注品対応できることもありますので、ご相談ください。

Ra65

標準キャスター(φ50mm)



Ra95

特注品キャスター(φ75mm)


照度(lx)
型式 距離(m)
0.3 0.5 1 2 3 4 5
JLS-ZLED20D 13570 5510 1500 395 185 120 80
JLS-ZLED20Dx 18200 6720 1850 485 230 145 105


用途

SL-LED20W-FL  用途

下地処理後のクラック・ピンホール・傷のチェックに



SL-LED20W-FL  用途

調色や色の確認に



SL-LED20W-FL 用途

塗装後の染まり・透けのチェックに



SL-LED20W-FL 用途

磨き後のオーロラマークのチェックに



調光デモ   オーロラマークのチェック(動画)


プラスチック表面のほこりのチェック(動画)   ヒケやキズ、シボ目等の検査(動画)

■自動車のコーティング施工後のムラの目視検査 ■工業塗装品の塗装ムラの目視検査 ■鋳物成型品の目視検査
■板ガラスのくすみ・キズの検査 ■精密板金のステンレス加工品のキズ・汚れ・指紋検査 ■圧延ローラーの表面の目視検査
■その他今まで目視が難しかった表面異常の検査

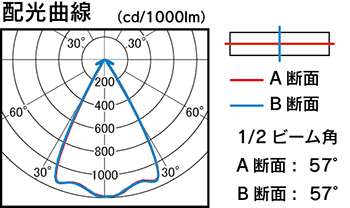

配光曲線(cd/1000lm)





仕様

型式

JLS-ZLED20D JLS-ZLED20Dx

電源

AC100V

周波数

50Hz / 60Hz
消費電力 20W
全光束 1500lm 1650lm
色温度 5000K
演色性評価数 Ra95(高演色型クラス3) Ra95(高演色型クラス4)

寸法

最大約2300mm×最大約1600mm×714mm

重量

7.2kg

コード長

5.0m

付属品

-

標準価格

※¥140,000(税込価格※¥154,000)

※¥142,000(税込価格※¥156,200)

※本仕様は改良のため予告なく変更することがあります。




オプション



多彩なオプション類で作業も容易に行なえます。

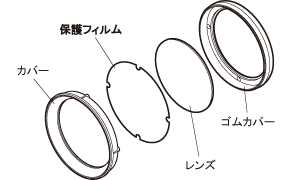

保護フィルム FL-F

¥1,400(税込価格¥1,540)

レンズの前面に入れることで、キズと塗料からレンズを守ります。汚れても溶剤で拭き取ることで、繰り返し使えます。

保護フィルム




カラーフィルター

ライトのみの白い光で見たときハイライトで見えなくなる様々な痕跡がフィルター通した光でより見やすい状態で目視することができます。 (指紋やほこりなど)

検査対象の色合いや見い出したいものによって使い分けることができます。

長時間の検査時作業での眼の疲れが軽減できます。

着脱に工具などは不要で、簡単に行えます。

カラーフィルター取付イメージ

未使用
取付けた状態 フィルター未使用

オレンジ CF-01O ¥9,000(税込価格¥9,900)

イエロー CF-01Y ¥9,000(税込価格¥9,900)

グリーン CF-01G ¥9,000(税込価格¥9,900)

ブルー CF-01B ¥9,000(税込価格¥9,900)
レッド CF-01R ¥9,000(税込価格¥9,900)

フィルター使用例(使用した器具はSL-LED20W-FL-Ra)




拡散フード DH-01

¥15,000(税込価格¥16,500)

拡散板を検査したい物の表面に投影させることにより、コーティングのムラや油膜などのチェックをすることができます。

着脱に工具などは不要で、簡単に行えます。

DH-01

取り付けた状態



拡散フード DH-02

¥16,000(税込価格¥17,600)

拡散板を検査したい物の表面に投影させることにより、コーティングのムラや油膜などのチェックをすることができます。

拡散板を移動させることができるので、使用した状態と未使用の状態を容易に切り替えることができます。

DH-02

取付けた状態

容易に切り替えられます。



使用するとコーティングのムラが見えるようになります(矢印部分) フード使用例
