■目視検査用高出力LEDライト 固定タイプ LH-LED20D / LH-LED20Dx |
|
|
|
|
| 目視検査用照明の固定タイプ
|
|
|
特長 |
||
照明部を固定して使用するのに最適 ライト部を機器や検査台に固定して使用できます。 （※マグネット、三脚は付属しません。オプションとして用意しているものもあります。下記オプション欄をご覧ください。） |
 |
|
マグネットを付け補助照明に |
三脚に付けスタンドに |
|
調光可能！ スタンド元の電源ユニットにスイッチ付きのボリュームがあり、光の明るさを変えることができます。 |
||
明るさ最大 |
明るさ最少 |
|
キズがよく見える！ LEDと特殊レンズのセットで太陽の直射光に近い光を再現していますので、光沢面上の微細なキズや研磨痕などが目視しやすくなります。
|
||
 |
 |
|
プラスチック表面検査 |
金属表面検査 |
|
|
演色性を改善したモデルです 高演色タイプは演色評価数がRa95と高く、調色や色の確認に使用できます。
また、より演色性の優れたLEDを採用しているタイプもあります。（LH-LED20Dx） 演色性は、高演色型クラス４（型式の最後に“-Ra”の付くものはクラス3）。 色検査等に最適です。 ●演色性の説明についてはこちらを参照してください。
|
||
左：演色性Ra65で照らした場合、右：高演性Ra95で照らした場合 （肌の色が自然に見えます） |

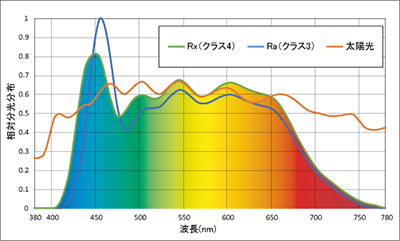

発光スペクトル比較 |
|
| 照度(ｌｘ） | ||
| 型式 | 距離（m） | ||||||
| 0.3 | 0.5 | 1 | 2 | 3 | 4 | 5 | |
| LH-LED20D | 13570 | 5510 | 1500 | 395 | 185 | 120 | 80 |
| LH-LED20Dx | 18200 | 6720 | 1850 | 485 | 230 | 145 | 105 |
用途 |
下地処理後のクラック・ピンホール・傷のチェックに |
調色や色の確認に |
|
塗装後の染まり・透けのチェックに |
磨き後のオーロラマークのチェックに |
|
| 調光デモ | オーロラマークのチェック（動画） | |
| プラスチック表面のほこりのチェック（動画） | ヒケやキズ、シボ目等の検査（動画） | |
■自動車のコーティング施工後のムラの目視検査
■工業塗装品の塗装ムラの目視検査
■鋳物成型品の目視検査 ■板ガラスのくすみ・キズの検査 ■精密板金のステンレス加工品のキズ・汚れ・指紋検査 ■圧延ローラーの表面の目視検査 ■その他今まで目視が難しかった表面異常の検査 |
配光曲線（cd/1000lm） |
|
|
|
仕様 |
型式 |
LH-LED20D | LH-LED20Dx |
電源 |
AC100V | |
周波数 |
50Hz / 60Hz | |
| 消費電力 | 20W | |
| 全光束 | 1500lm | 1650lm |
| 色温度 | 5000K | |
| 演色性評価数 | Ra95（高演色型クラス3） | Ra95（高演色型クラス4） |
寸法 |
照明部100mm×138.1mm×72mm、電源部 71mm×136mm×77mm |
|
重量 |
1000g |
|
コード長 |
入力側5m、出力側1.5m | |
付属品 |
- | |
標準価格 |
¥60,000(税込価格¥66,000) | ¥62,000(税込価格¥68,200) |
※本仕様は改良のため予告なく変更することがあります。 |
オプション |
||
多彩なオプション類で作業も容易に行なえます。
|
||
マグネット MG-25-FL ¥1,400(税込価格¥1,540) マグネットで、鉄の面に固定することができます。 |
 |
 |
マグネット MG-66-LH ※¥1,1000(税込価格※¥1,870) マグネットで、鉄の面に固定することができます。 |
 |
 |
三脚スタンド SL-S-LH ※¥9,000(税込価格※¥9,900) LH-LED20D用三脚スタンドです。 最大高さは、約1300mm。 |
 |
 |
|
取付例 | |

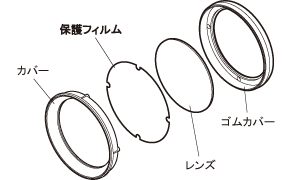

保護フィルム FL-F ¥1,400(税込価格¥1,540) レンズの前面に入れることで、キズと塗料からレンズを守ります。汚れても溶剤で拭き取ることで、繰り返し使えます。 |
 |
|
カラーフィルター ライトのみの白い光で見たときハイライトで見えなくなる様々な痕跡がフィルター通した光でより見やすい状態で目視することができます。 (指紋やほこりなど) 検査対象の色合いや見い出したいものによって使い分けることができます。 長時間の検査時作業での眼の疲れが軽減できます。 |
|
 |
取付けた状態 （写真はFLS-LED20D-C） |
フィルター未使用 | |
オレンジ CF-01O ¥9,000(税込価格¥9,900)
 |
 |
|
イエロー CF-01Y ¥9,000(税込価格¥9,900)
 |
 |
|
グリーン CF-01G ¥9,000(税込価格¥9,900)
 |
 |
|
ブルー CF-01B ¥9,000(税込価格¥9,900)
 |
レッド CF-01R ¥9,000(税込価格¥9,900)
 |
|
フィルター使用例（使用した器具はSL-LED20W-FL-Ra） |
||
拡散フード DH-01 ¥15,000(税込価格¥16,500) 拡散板を検査したい物の表面に投影させることにより、コーティングのムラや油膜などのチェックをすることができます。 着脱に工具などは不要で、簡単に行えます。 |
DH-01 |
取り付けた状態 |
拡散フード DH-02 ¥16,000(税込価格¥17,600) 拡散板を検査したい物の表面に投影させることにより、コーティングのムラや油膜などのチェックをすることができます。 拡散板を移動させることができるので、使用した状態と未使用の状態を容易に切り替えることができます。 |
DH-02 |
取付けた状態 容易に切り替えられます。 |
|
||
 |
||
| 使用するとコーティングのムラが見えるようになります（矢印部分） | フード使用例 | |
ラインプレート LP-01S、LP-01G ¥17,000(税込価格¥18,700) 模様を車体などの表面に投影させることにより、凹みや歪みなどをチェックすることができます。 模様は、縞・格子の２種類。各１枚ずつのセットもあります。 着脱に工具などは不要で、簡単に行えます。 （紫外線ライトの機種には使用できません。） |
LP-01S：縞模様 |
LP-01G：格子模様 |
取り付けた状態 |
ラインプレート LP-02S、LP-02G ¥18,000(税込価格¥19,800) 模様を車体などの表面に投影させることにより、凹みや歪みなどをチェックすることができます。 模様は、縞・格子の２種類。各１枚ずつのセットもあります。 プレートを移動させることができるので、使用した状態と未使用の状態を容易に切り替えることができます。 （紫外線ライトの機種には使用できません。） |
LP-02S：縞模様 |
LP-02G：格子模様 |
取付けた状態 容易に切り替えられます。 |
ラインプレート プレート単品 LP-02S、LP-02G ¥6,000(税込価格¥6,600) 拡散カバーDH-01、DH-02をお持ちであれば、、プレートのみ購入していただくことにより、ラインプレートとしても使用できるようになります。 模様は、縞・格子の２種類。各１枚ずつのセットもあります。 (ラインプレートセット内容例：LP-02S×1+LP-G×1) |
|
LP-S：縞模様 |
LP-G：格子模様 |
|
|||
 |
 |
||
| 縞模様を投影 | 格子模様を投影 | ||
| 使用例 | カラーフィルター（別売）との併用例 | ||
|
|
