■目視検査用高出力LEDライト ハンドタイプ SL-LED20D-FL-Ra / SL-LED20D-FL-Rx |
|
|
| 目視検査用照明の調光可能なハンドタイプ
高出力なLEDと特殊レンズの採用により、LEDの特長をしっかりと引き出した作業灯。 ムラなく強力に照らすことができ、これまで大型の照明器具や太陽光などでしていた検査・チェックなども、屋内で容易に行うことができます。 また、大型の照明器具が持ち込めないような現場でも明るく作業・検査等することができます。
ハンドランプとしてだけではなく、投光器やライトスタンドの代わりとしても使用でき、高い照度を得られるうえ、非常に軽量・コンパクトで取り回しも容易です。 |
|
|
特長 |
||
調光可能です！ スイッチ付きでボリュームがあり、光の明るさを変えることができます。
|
||
明るさ最大 |
明るさ最少 |
|
キズがよく見える！ LEDと特殊レンズのセットで太陽の直射光に近い光を再現していますので、光沢面上の微細なキズや研磨痕などが目視しやすくなります。 ●「キズ」の種類と目視検査用の光源についてはこちらを参照してください
|
ヒートシンク どの方向で使用しても、効率よく放熱できます。
|
|
ハンドランプとして 作業用だけでなく、検査・点検などにも。
|
投光器として 置いて使用することにより、両手が自由に使えます。
|
|
照明部の角度が変えられる 照明部は最大90°回転することができるので、照らしたい方向へピンポイントで向けられます。
|
||
 |
 |
|
|
演色性を改善したモデルです 高演色タイプは演色評価数がRa95と高く、調色や色の確認に使用できます。
また、より演色性の優れたLEDを採用しているタイプもあります。（SL-LED20D-FL-Rx） 演色性は、高演色型クラス４（型式の最後に“-Ra”の付くものはクラス3）。 色検査等に最適です。 ●演色性の説明についてはこちらを参照してください。
|
||
左：演色性Ra65で照らした場合、右：高演性Ra95で照らした場合 （肌の色が自然に見えます）
|

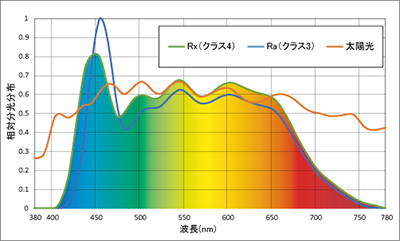

発光スペクトル比較 |
|
| 照度(ｌｘ） | ||
| 型式 | 距離（m） | ||||||
| 0.3 | 0.5 | 1 | 2 | 3 | 4 | 5 | |
| SL-LED20D-FL-Ra | 13570 | 5510 | 1500 | 395 | 185 | 120 | 80 |
| SL-LED20D-FL-Rx | 18200 | 6720 | 1850 | 485 | 230 | 145 | 105 |
|
用途 |
|
|
||
塗装後の染まり・透けのチェックに |
下地処理後のクラック・ピンホール・傷のチェックに |
磨き後のオーロラマークのチェックに |
|
||
調色や色の確認に |
作業用の補助照明として |
スタンド・投光器として |
| オーロラマークのチェック（動画） | プラスチック表面のほこりのチェック（動画） | ヒケやキズ、シボ目等の検査（動画） |
| ■自動車のコーティング施工後のムラの目視検査
■工業塗装品の塗装ムラの目視検査
■鋳物成型品の目視検査 ■板ガラスのくすみ・キズの検査 ■精密板金のステンレス加工品のキズ・汚れ・指紋検査 ■圧延ローラーの表面の目視検査 ■その他今まで目視が難しかった表面異常の検査 |
||

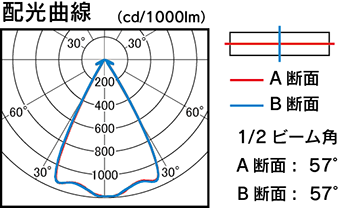

配光曲線（cd/1000lm） |
|
|
|
仕様 |
型式 |
SL-LED20D-FL-Ra | SL-LED20D-FL-Rx |
電源 |
AC100V | |
周波数 |
50Hz / 60Hz | |
| 消費電力 | 20W | |
| 全光束 | 1500lm | 1650lm |
| 色温度 | 5000K | |
| 演色性評価数 | Ra95（高演色型クラス3） | Ra95（高演色型クラス4） |
寸法 |
100mm×72mm×293mm | |
重量 |
1100g |
|
コード長 |
5.0m | |
付属品 |
変換プラグ | |
標準価格 |
¥60,000(税込価格¥66,000) |
¥62,000(税込価格¥68,200) |
※本仕様は改良のため予告なく変更することがあります。 |
オプション |
||
多彩なオプション類で作業も容易に行なえます。
|
||
|
¥1,400(税込価格¥1,540) マグネットで、鉄の面に固定することができます。 |
 |
 |
|
JVS-20LK(ゴム足使用) ※¥27,800(税込価格※¥30,580)
JVS-20LKC(キャスター使用) ※¥31,800(税込価格※¥34,980)
JVS-40LK(ゴム足使用) ※¥32,800(税込価格※¥36,080)
JVS-40LKC(キャスター使用) ※¥36,800(税込価格※¥40,480)
上下にライトの位置を自由に調整することができます。 高さはJVS-20LKが1038mm、JVS-40LKが1548mm。
|
 |
|

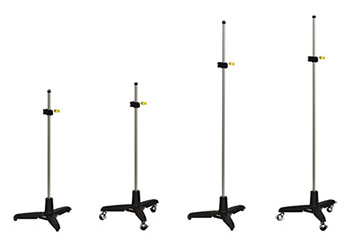

| 左から、JVS-20LK、JVS-20LKC、JVS-40LK、JVS-40LKC | ||
 |
 |
|
| 取付例（左：LB-LED12LD-FL-Ra、右：SL-LED20D-FL-Ra） | ||
|
||
|

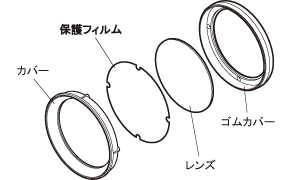

¥1,400(税込価格¥1,540) レンズの前面に入れることで、キズと塗料からレンズを守ります。汚れても溶剤で拭き取ることで、繰り返し使えます。 |
 |
|
|
ライトのみの白い光で見たときハイライトで見えなくなる様々な痕跡がフィルター通した光でより見やすい状態で目視することができます。 (指紋やほこりなど) 検査対象の色合いや見い出したいものによって使い分けることができます。 長時間の検査時作業での眼の疲れが軽減できます。 着脱に工具などは不要で、簡単に行えます。 |
|
 |
| 取り付けた状態 | フィルター未使用 | |
オレンジ CF-01O ¥9,000(税込価格¥9,900)
 |
 |
|
イエロー CF-01Y ¥9,000(税込価格¥9,900)
 |
 |
|
グリーン CF-01G ¥9,000(税込価格¥9,900)
 |
 |
|
ブルー CF-01B ¥9,000(税込価格¥9,900)
 |
レッド CF-01R ¥9,000(税込価格¥9,900)
 |
|
フィルター使用例（使用した器具はSL-LED20W-FL-Ra） |
||
|
¥15,000(税込価格¥16,500) 拡散板を検査したい物の表面に投影させることにより、コーティングのムラや油膜などのチェックをすることができます。 着脱に工具などは不要で、簡単に行えます。 |
DH-01 |
取り付けた状態 |
|
¥16,000(税込価格¥17,600) 拡散板を検査したい物の表面に投影させることにより、コーティングのムラや油膜などのチェックをすることができます。 拡散板を移動させることができるので、使用した状態と未使用の状態を容易に切り替えることができます。 |
DH-02 |
取付けた状態 容易に切り替えられます。 |
|
||
 |
||
| 使用するとコーティングのムラが見えるようになります（矢印部分） | フード使用例 | |
|
¥17,000(税込価格¥18,700) 模様を車体などの表面に投影させることにより、凹みや歪みなどをチェックすることができます。 模様は、縞・格子の２種類。各１枚ずつのセットもあります。 着脱に工具などは不要で、簡単に行えます。 （紫外線ライトの機種には使用できません。） |
LP-01S：縞模様 |
LP-01G：格子模様 |
取り付けた状態 |
|
¥18,000(税込価格¥19,800) 模様を車体などの表面に投影させることにより、凹みや歪みなどをチェックすることができます。 模様は、縞・格子の２種類。各１枚ずつのセットもあります。 プレートを移動させることができるので、使用した状態と未使用の状態を容易に切り替えることができます。 （紫外線ライトの機種には使用できません。） |
LP-02S：縞模様 |
LP-02G：格子模様 |
取付けた状態 容易に切り替えられます。 |
|
¥6,000(税込価格¥6,600) 拡散カバーDH-01、DH-02をお持ちであれば、、プレートのみ購入していただくことにより、ラインプレートとしても使用できるようになります。 模様は、縞・格子の２種類。各１枚ずつのセットもあります。 (ラインプレートセット内容例：LP-02S×1+LP-G×1) |
|
LP-S：縞模様 |
LP-G：格子模様 |
|
|||
 |
 |
||
| 縞模様を投影 | 格子模様を投影 | ||
| 使用例 | カラーフィルター（別売）との併用例 | ||
|
|
