 ■目視検査用高出力LEDライト ハンドタイプ SL-LED20D-FL / SL-LED20D-FL-Ra / SL-LED20D-FL-Rx

SL-LED20W-FL / SL-LED20W-FL-Ra



目視検査用照明のハンドタイプ



高出力なLEDと特殊レンズの採用により、LEDの特長をしっかりと引き出した作業灯。

ムラなく強力に照らすことができ、これまで大型の照明器具や太陽光などでしていた検査・チェックなども、屋内で容易に行うことができます。

また、大型の照明器具が持ち込めないような現場でも明るく作業・検査等することができます。



ハンドランプとしてだけではなく、投光器やライトスタンドの代わりとしても使用でき、高い照度を得られるうえ、非常に軽量・コンパクトで取り回しも容易です。

SL-8W/SL-8W-N



特長



キズがよく見える!

LEDと特殊レンズのセットで、光沢面上の微細なキズや研磨痕などが目視しやすくなります。

●「キズ」の種類と目視検査用の光源についてはこちらを参照してください

SL-LED20W-FL 特長



ヒートシンク

どの方向で使用しても、効率よく放熱できます。





SL-LED20W-FL 特徴



ハンドランプとして

作業用だけでなく、検査・点検などにも。



SL-LED20W-FL 特長



投光器として

置いて使用することにより、両手が自由に使えます。



SL-LED20W-FL 特長



照明部の角度が変えられる

照明部は最大90°回転することができるので、照らしたい方向へピンポイントで向けられます。



SL-LED20W-FL 特長

SL-LED20W-FL 特長


演色性を改善したモデルです

高演色タイプは演色評価数がRa95と高く、調色や色の確認に使用できます。



また、より演色性の優れたLEDを採用しているタイプもあります。(SL-LED20W-FL-Rx)

演色性は、高演色型クラス4(型式の最後に“-Ra”の付くものはクラス3)。

色検査等に最適です。

●演色性の説明についてはこちらを参照してください。



Ra95

左:演色性Ra65で照らした場合、右:高演性Ra95で照らした場合

(肌の色が自然に見えます)

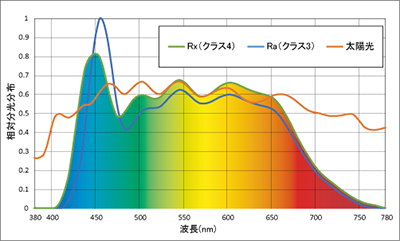

発光スペクトル比較



防塵・防滴性能

防塵・防滴の保護等級はIP54。

水のかかるような場所でも使用できます。

保護等級の説明はこちらをご覧ください。



照度(lx)
型式 距離(m)
0.3 0.5 1 2 3 4 5
SL-LED20W-FL 18010 6890 1920 495 230 140 95
SL-LED20W-FL-Ra 13570 5510 1500 395 185 120 80
SL-LED20W-FL-Rx 18200 6720 1850 485 230 145 105


用途



SL-LED20W-FL 用途

塗装後の染まり・透けのチェックに

SL-LED20W-FL  用途

下地処理後のクラック・ピンホール・傷のチェックに

SL-LED20W-FL 用途

磨き後のオーロラマークのチェックに



SL-LED20W-FL  用途

調色や色の確認に

SL-LED20W-FL 用途

作業用の補助照明として

SL-LED20W-FL 用途

スタンド・投光器として


オーロラマークのチェック(動画) プラスチック表面のほこりのチェック(動画) ヒケやキズ、シボ目等の検査(動画)

■自動車のコーティング施工後のムラの目視検査 ■工業塗装品の塗装ムラの目視検査 ■鋳物成型品の目視検査
■板ガラスのくすみ・キズの検査 ■精密板金のステンレス加工品のキズ・汚れ・指紋検査 ■圧延ローラーの表面の目視検査
■その他今まで目視が難しかった表面異常の検査

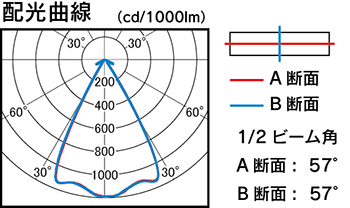

配光曲線(cd/1000lm)





仕様

型式

SL-LED20W-FL SL-LED20W-FL-Ra SL-LED20W-FL-Rx

電源

AC100V

周波数

50Hz / 60Hz
消費電力 20W
光源 LED
全光束 1630lm 1500lm 1650lm
色温度 5000K
演色性評価数 Ra65 Ra95(高演色型クラス3) Ra95(高演色型クラス4)

寸法

100mm×72mm×293mm

重量

1100g

コード長

5.0m

付属品

変換プラグ

標準価格

¥40,000(税込価格¥44,000)

¥44,000(税込価格¥48,400)

¥46,000(税込価格¥50,600)

※本仕様は改良のため予告なく変更することがあります。




オプション



多彩なオプション類で作業も容易に行なえます。



マグネット MG-25-FL

¥1,400(税込価格¥1,540)

マグネットで、鉄の面に固定することができます。

マグネット マグネット




縦型スタンド



JVS-20LK(ゴム足使用)

※¥27,800(税込価格※¥30,580)



JVS-20LKC(キャスター使用)

※¥31,800(税込価格※¥34,980)



JVS-40LK(ゴム足使用)

※¥32,800(税込価格※¥36,080)



JVS-40LKC(キャスター使用)

※¥36,800(税込価格※¥40,480)





上下にライトの位置を自由に調整することができます。

高さはJVS-20LKが1038mm、JVS-40LKが1548mm。

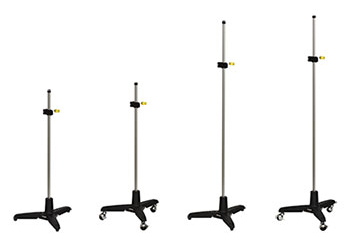

左から、JVS-20LK、JVS-20LKC、JVS-40LK、JVS-40LKC

取付例(左:LB-LED12LD-FL-Ra、右:SL-LED20D-FL-Ra)

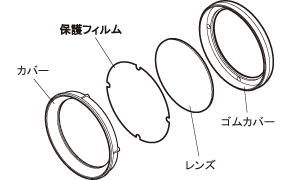

保護フィルム FL-F

¥1,400(税込価格¥1,540)

レンズの前面に入れることで、キズと塗料からレンズを守ります。汚れても溶剤で拭き取ることで、繰り返し使えます。

保護フィルム




カラーフィルター

ライトのみの白い光で見たときハイライトで見えなくなる様々な痕跡がフィルター通した光でより見やすい状態で目視することができます。 (指紋やほこりなど)

検査対象の色合いや見い出したいものによって使い分けることができます。

長時間の検査時作業での眼の疲れが軽減できます。

着脱に工具などは不要で、簡単に行えます。

カラーフィルター取付イメージ

未使用
取り付けた状態 フィルター未使用

オレンジ CF-01O ¥9,000(税込価格¥9,900)

イエロー CF-01Y ¥9,000(税込価格¥9,900)

グリーン CF-01G ¥9,000(税込価格¥9,900)

ブルー CF-01B ¥9,000(税込価格¥9,900)
レッド CF-01R ¥9,000(税込価格¥9,900)

フィルター使用例(使用した器具はSL-LED20W-FL-Ra)




拡散フード DH-01

¥15,000(税込価格¥16,500)

拡散板を検査したい物の表面に投影させることにより、コーティングのムラや油膜などのチェックをすることができます。

着脱に工具などは不要で、簡単に行えます。

DH-01

取り付けた状態



拡散フード DH-02

¥16,000(税込価格¥17,600)

拡散板を検査したい物の表面に投影させることにより、コーティングのムラや油膜などのチェックをすることができます。

拡散板を移動させることができるので、使用した状態と未使用の状態を容易に切り替えることができます。

DH-02

取付けた状態

容易に切り替えられます。



使用するとコーティングのムラが見えるようになります(矢印部分) フード使用例
