 ■ライトスタンドLED

ライトスタンド




ライトスタンドLED縦型タイプ

工場内の作業用補助照明や、検査ラインの外観の目視検査用照明など様々な場所を明るく照らします。

従来の蛍光灯タイプから比べると、消費電力が約1/2 になります。


蛍光灯と比べLED 管の光は指向性が強いので
・塗装面のゆず肌の状態が見やすく、仕上げのポリッシングで役立ちます。
・凹みの箇所に対して映り込む像のくずれが大きくて判りやすいです。
・コントラストが強いのでサフェーサーを塗った後の凹凸の陰影が見やすいです。

●ライトスタンドの目視検査方法についてはこちらを参照してください。

※この製品は、お客様組み立てとなります。

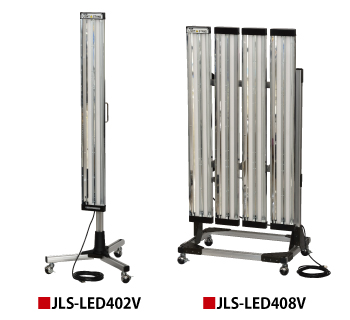

JLS-402V/JLS-408V


特長

新設計の反射板が光源の光を効率よく反射し明るく照らします。 JLS-408Vイメージ


照度(lx)

型式 距離(m)
0.3 0.5 1 2 3 4 5
JLS-LED402V 5180 3030 1200 385 195 115 75
JLS-LED408V 12690 8810 3970 1415 740 465 315


脚部はキャスター付きなので、移動が容易です。

他のタイプに比べ、非常にコンパクトで場所をとりません。

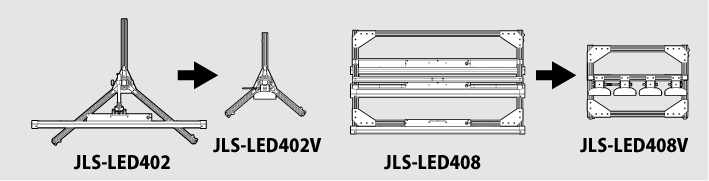

比較図

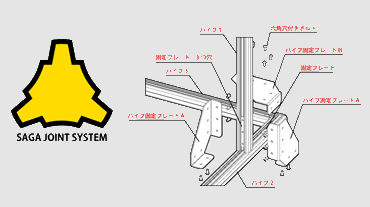

スタンド部はサガジョイントシステムを採用。



アルミパイプを中心に、多数の共通部品を取り揃えていますので、軽微な変更や、特殊な仕様にも対応することができます。

また、組み立てはもちろん、分解→再組立も容易にできますので、使用場所の移動や保管に適しています。

SAGA JOINT SYSTEM


キャスターの特注品対応可能

標準のキャスター(φ50mm)より径の大きいキャスター(φ75mm)でも生産可能です。

また、これ以外にも特注品対応できることもありますので、ご相談ください。

Ra65

 標準キャスター(φ50mm)



Ra95

 特注品キャスター(φ75mm)




用途


車のドア、フェンダー等の塗装用照明として

ポリッシュ仕上がりの検査に

その他、様々な用途に使用できます

工場内の補助照明として

各種外観の目視検査用照明として




配光曲線(cd/1000lm)

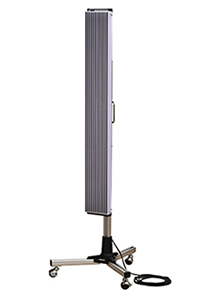

JLS-LED402V


仕様

型式

JLS-LED402V

JLS-LED408V

定格電圧

AC100V

定格周波数

50Hz / 60Hz

定格消費電力

26W

104W

光源

LED

全光束 3790lm 3790lm×4
色温度

5000K

演色評価数 Ra83

使用場所

屋内

使用温度

0〜40℃

寸法

W155mm×D102mm×H1230mm(ライト部)
W561mm×D591mm×H1320mm(スタンド部)

W712mm×D512mm×H1466mm

重量

3.6kg(ライト部) 4.3kg(スタンド部)

29.7kg

コード長

5.0m

標準価格

※¥148,000(税込価格※¥162,800)

※¥520,000(税込価格※¥572,000)

※本仕様は改良のため予告なく変更することがあります。



オプション



保護カバー JLS-TC

¥6,000(税込価格¥6,600)

塗装時のミストよけなどに最適です。

※カバーを使用した場合、蛍光管の演色性が変わってしまう恐れがあります。





マルチハンガーVH-2

¥2,400(税込価格¥2,640)

電源コードをスッキリと収納できます。

- -

-



-

写真はJLS-40L+SL-40PA+VH-2
