 ■ライトスタンドLED

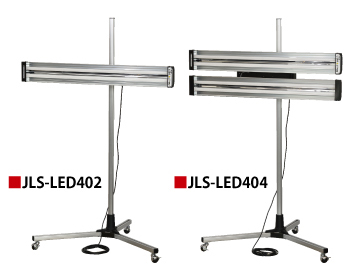

ライトスタンド



ライトスタンドLEDタイプ

工場内の作業用補助照明や、検査ラインの外観の目視検査用照明など様々な場所を明るく照らします。

従来の蛍光灯タイプから比べると、消費電力が約1/2 になります


蛍光灯と比べLED 管の光は指向性が強いので
・塗装面のゆず肌の状態が見やすく、仕上げのポリッシングで役立ちます。
・凹みの箇所に対して映り込む像のくずれが大きくて判りやすいです。
・コントラストが強いのでサフェーサーを塗った後の凹凸の陰影が見やすいです。

●ライトスタンドの目視検査方法についてはこちらを参照してください。

※この製品は、お客様組み立てとなります。



特長



新設計の反射板が光源の光を効率よく反射し明るく照らします。

測定位置



照度(lx)

型式 距離(m)
0.3 0.5 1 2 3 4 5
JLS-LED402 5180 3030 1200 385 195 115 75
JLS-LED404 8210 5300 2240 730 370 230 145

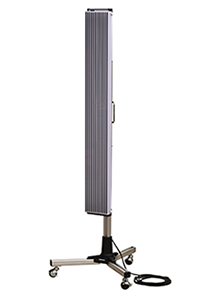

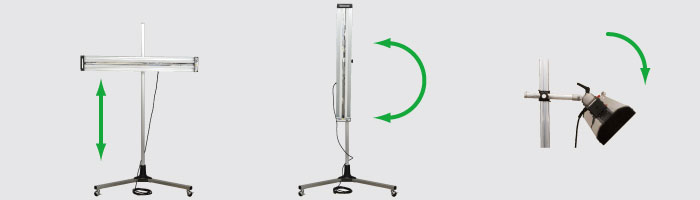

照明部は、作業や場所に応じて、自在に動かすことができます。

脚部はキャスター付きなので、移動が容易です。



JLS-LED402

高さを変更 / 照明部を180°回転 / 照明部を下方向に回転



JLS-LED404

高さを変更 / 照明部を180°回転 / 照明部を下方向に回転 / 各照明部を上下に回転

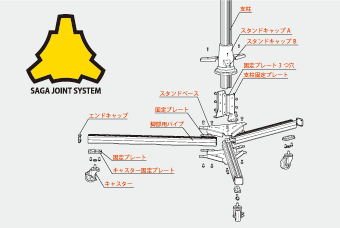

スタンド部はサガジョイントシステムを採用。


アルミパイプを中心に、多数の共通部品を取り揃えていますので、軽微な変更や、特殊な仕様にも対応することができます。

また、組み立てはもちろん、分解→再組立も容易にできますので、使用場所の移動や保管に適しています。

SAGA JOINT SYSTEM


キャスターの特注品対応可能

標準のキャスター(φ50mm)より径の大きいキャスター(φ75mm)でも生産可能です。

また、これ以外にも特注品対応できることもありますので、ご相談ください。

Ra65

 標準キャスター(φ50mm)



Ra95

 特注品キャスター(φ75mm)




用途


ポリッシュ仕上がりの検査に

各種外観の目視検査用照明として

工場内の補助照明として

その他、様々な用途に使用できます




配光曲線(cd/1000lm)



JLS-LED402


仕様

型式

JLS-LED402

JLS-LED404

定格電圧

AC100V

定格周波数

50Hz / 60Hz

定格消費電力

26W

52W

光源

LED
全光束 3790lm 3790lm×2
色温度 5000K
演色評価数 Ra83

使用場所

屋内

使用温度

0〜40℃

寸法

W1230mm×D387mm×H155mm(ライト部)
W1021mm×D884mm×H1816mm(スタンド部)

W1230mm×D412mm×H355mm(ライト部)
W1021mm×D884mm×H1816mm(スタンド部)

重量

3.9kg(ライト部) 6.5kg(スタンド部)

7.7kg(ライト部) 6.5kg(スタンド部)

コード長

5.0m

標準価格

※¥158,000(税込価格※¥173,800)

※¥268,000(税込価格※¥294,800)

※本仕様は改良のため予告なく変更することがあります。



オプション



保護カバー JLS-TC

¥6,000(税込価格¥6,600)

塗装時のミストよけなどに最適です。

※カバーを使用した場合、蛍光管の演色性が変わってしまう恐れがあります。





マルチハンガーVH-2

¥2,400(税込価格¥2,640)

電源コードをスッキリと収納できます。

- -

-



-

写真はJLS-40L+SL-40PA+VH-2
